◌ ANSYS and STAAD PRO Combination Analysis
  Date 2018.12.24 Hits 968

ANSYS-STAAD PRO COMBINATION

   (1) Transfer ANSYS FE Model to STAAD PRO FE Model

   (2) Can reduce modeling time in STAAD PRO

   (3) Can analysis complicated model in STAAD PRO

   (4) Can apply correct loads and boundary conditions in STAAD PRO

   (5) Can obtain more accurate results in STAAD PRO

   (6) Can evaluate shell model in ANSYS and beam model in STAAD PRO

   (7) Can not only reduce total working time but also obtain accurate results



STAAD PRO에서는 Shell에 대한 Membrane Stress를 평가 할수 가 없습니다. Shell의 TOP과 BOTTOM에 대한 결과만 출력할 수 있습니다. 그렇기 때문에 Shell에 대한 결과평가는 STAAD PRO에서는 불가능하다고 보는 것이 정확합니다.

반면 ANSYS에서도 BEAM에 대한 평가가 가능합니다만, 하중조합을 하는 것도 번거로운 일이고, 각각의 하중을 적용하기 위해서는 ANSYS APDL을 잘 알아야 하기에 보통의 ANSYS 사용자들의 입장에서는 불가능에 가까운 일일 것입니다. 또한 BEAM들간의 JOINT에 대한 정의도 성가신 일입니다. 그래서 BEAM에대한 평가는 철구조물전용인 STAAD PRO를 이용하는 것이 훨씬 편리합니다.

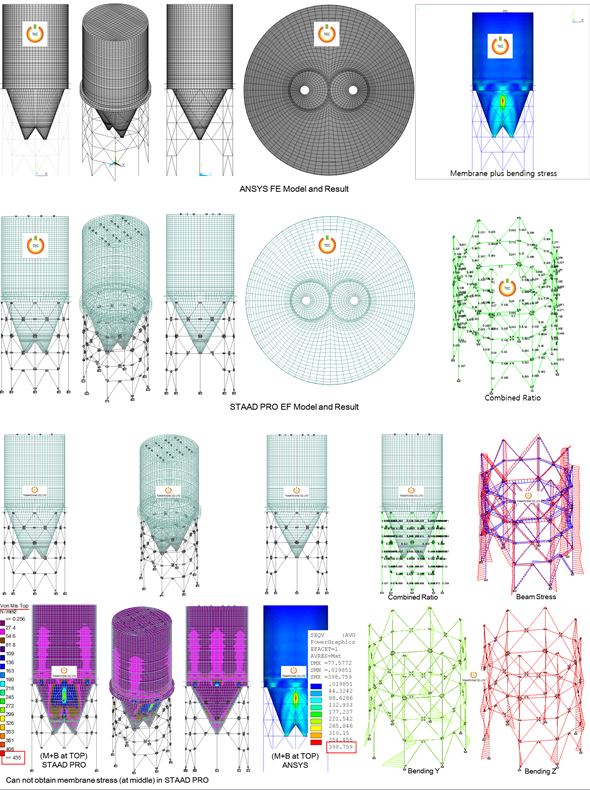

저희는 ANSYS에서 Shell과 BEAM으로 구성된 FE model을 생성하고, 이 ANSYS FE model을 STAAD PRO의 model로 넘기는 방법을 개발하였습니다. 아래 그림에서 알수 있듯이 ANSYS model과 STAAD PRO model이 100% 같습니다. 이렇게 하면 많은 장점이 있습니다.

복잡한 Shell 형상은 STAAD PRO 자체적으로 모델링 하는 것은 불가능합니다. 그렇기에 Shell과 연결되어 있는 BEAM의 해석에서 오차를 가질 수 밖에 없었습니다. 저희는 정확한 하중의 적용과 정확한 구속조건을 STAAD PRO에서 구현함으로써 이러한 오차를 줄일 수 있었습니다.

ANSYS와 STAAD PRO의 조합을 통해서, Shell과 BEAM이 혼재되어 있는 구조물의 평가에서, ANSYS와 STAAD PRO가 각각의 영역을 가장 잘 살리면서 작업시간을 단축 할 수 있습니다. 뿐만아니라 정확한 결과를 얻을 수있습니다.
